帰宅時に玄関灯をタイマーで自動点灯させる方法

暗くなってから帰宅したとき、ポーチ灯や家の中の照明が消えていると、何となく寂しい気持ちになりませんか?

帰宅時には、せめて外灯だけでも自動で点いていてくれるとホッとするのに…と、

そんな感傷にふけったことがある人も多いはず。

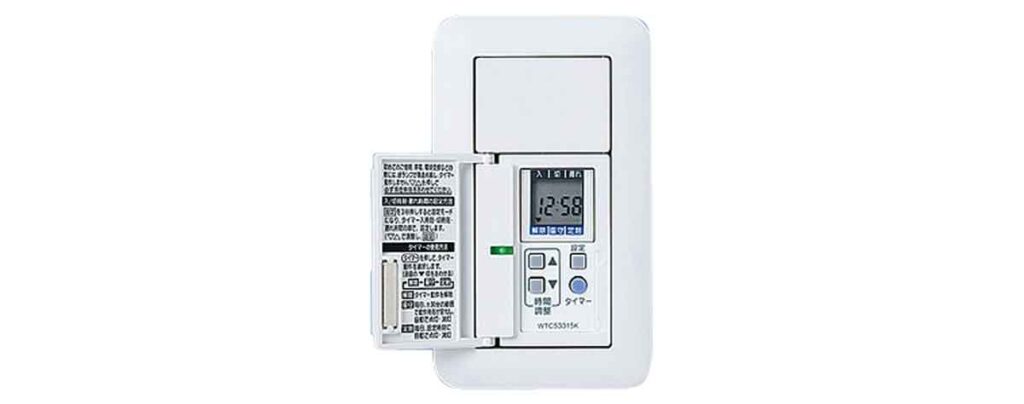

玄関照明を設定時刻に自動点灯

そこで、そんなときに設置してあると便利な、あけたらタイマ(WTC5331WK)という、

Panasonicのスイッチ(留守番タイマ・遅れ消灯機能付)を紹介します。

留守番タイマや遅れ消灯とはどんな機能?

下の「あけたらタイマ」を、現在設置されているスイッチと交換することで、

以下の”留守番タイマーや、遅れ消灯”といった機能が使えるようになります。

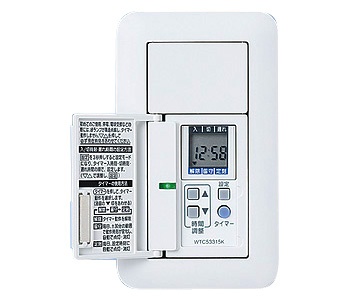

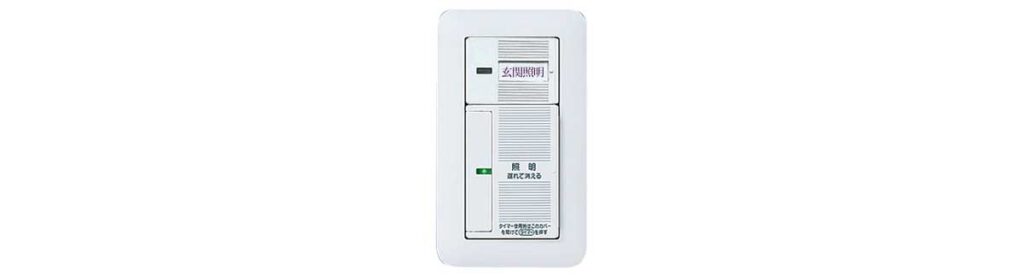

panasonicあけたらタイマ「WTP5331WKP」
左)スイッチハンドル閉じた状態
右)スイッチハンドルあけた状態

通常は、上記左側のようにスイッチハンドルを閉めた状態で使用します。

もし、今すぐ照明を点けたいという場合には、普段操作するのと同じようにスイッチハンドルを押せば点灯できます。

また、上記右画像のようにスイッチハンドルをあければ、現在時刻や留守番タイマー、

および、遅れ消灯時間といった機能を設定することができます。

冒頭でも述べましたが、夜、暗くなってから帰宅した場合には、せめてポーチライトくらいは点灯していてほしいもの。

そして、そんなん時に設定しておくと便利なのが、「留守番タイマー」機能です。

留守番タイマー機能

◎ 普段の外出時、帰宅時刻に合わせ照明を点灯させたい!

この機能を設定すると、帰宅時刻に合わせて自動で点灯させたり、消灯時刻を設定しておいて、その時刻になると自動で消灯するいった事ができるようになります。

定刻動作

◎ 旅行などの長期不在時・在宅を装いたい!

また旅行などで長期に留守にする場合でも、在宅を装うために毎日違った時刻に点灯と消灯を繰り返すことのできる、ランダム点灯やランダム消灯といった設定も可能です。

毎日j違った時刻に点灯/消灯する。

この機能は、できれば人の目に入りやすい道路側の部屋とか、または門灯、それに勝手口の照明等に設定すると、かなり効果が期待できると思います。

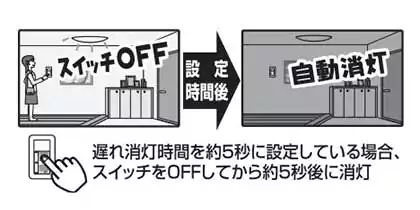

遅れ消灯機能

普通のスイッチのように、スイッチハンドルを一度押せば照明が点き、もう一度押すと、設定時間後(0秒~5分)に遅れて消える、遅れ消灯といった使い方もできます。

遅れ消灯機能

一般的なスイッチは、ONにすれば瞬時に点灯し、OFFにすれば瞬時に消灯するのが普通です。

でも、スイッチをOFFにしてからその場を立ち去るまでの数秒間は、照明が点灯していてほしい場合もあります。そんな時に、この遅れ消灯機能は大いに役立ちます。

さて、この「タイマースイッチ(WTC5331WK)の便利な機能は分かったが、はたしてわが家のスイッチと交換できるのだろうか?」と、そんな疑問を抱いている方もいると思います。

そこで、現在スイッチが1個だけだけ設置されている場合と、または2個設置されている場合のスイッチの組合せ方と交換方法を説明します。

スイッチが1個だけなら、型番「WTP5331WKP」が便利

現在照明用として設置されているスイッチ(片切)が1個の場合、普通、電線本数は2本(電圧側1本、照明の帰り線1本)になります。

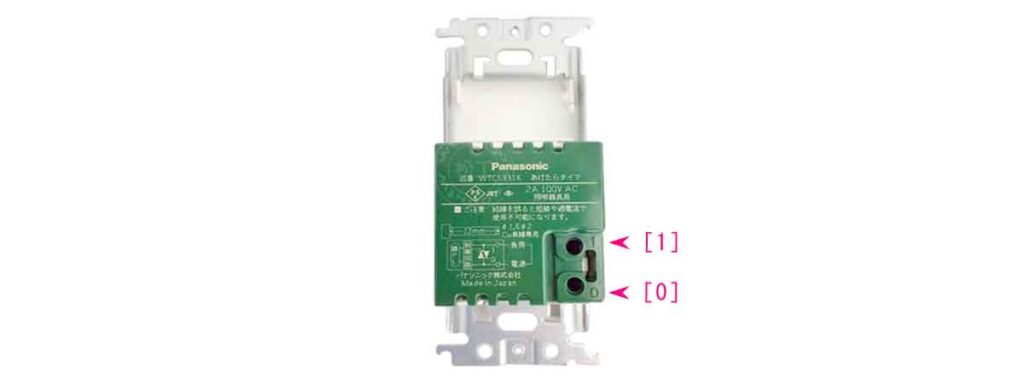

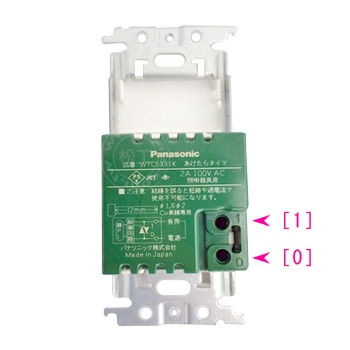

まず最初に、既設のスイッチから電線を抜き取り、その電線を下画像のあけたらタイマWTC5331WKの電線穴に接続しましょう。

黒色の電線(電圧側)は、「0」の刻印のある電線穴に奥までしっかりと差込みます。

次に白色の電線(照明のかえり線)を、「1」と刻印されている電線穴に差し込みましょう。

WTC5331WKの正面と背面
WTC5331WKブランクチップ付き
左が表面で右が裏面

以上で”あけたらタイマ”への電線接続は完了です。

その後、スイッチをボックスへ戻し、ネジで固定してプレートを取付ければ作業は完了です。

あとは同梱の取扱説明書を読みながら設定し日常生活に役立てましょう。

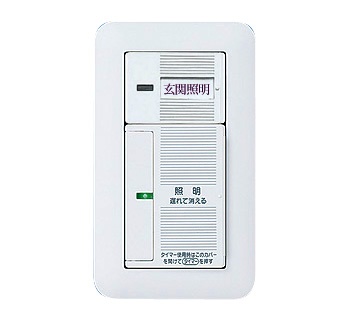

また、このようにスイッチ1個だけ交換する場合は、あけたらタイマとプレートを別々に購入するのではなく、下のWTP5331WKPという型番が良いと思います。

この型番は、あけたらタイマ WTC5331WK(ブランクチップ付)に、ホワイトプレート(WTC7101W)がセットになったものです。

スイッチが2個設置されている場合

続いてスイッチが2個設置されている場合の交換方法です。

初めに、現在壁に設置されているスイッチの数が2個と仮定して説明します。

一つは内玄関照明用のスイッチ、もう一つはポーチ灯のスイッチとします。

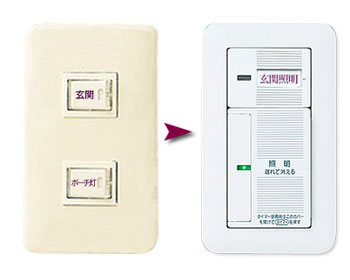

フルカラースイッチを”あけたらタイマ”に交換
フルカラースイッチ(左)を
あけたらタイマ(右)に交換

この2つのスイッチの内、内玄関照明用のスイッチをほたる付片切スイッチと交換し、ポーチ灯はあけたらタイマでコントロールすることにします。

もちろん、内玄関照明をあけたらタイマでコントロールすることも何ら問題はありません。

また既設スイッチが3個設置されている場合もあります。

そんな時は埋込スイッチボックスを現在の1個用から2個用に変更しなければなりません。

なぜなら、あけたらタイマ本体はスイッチ2個分のスペースを必要とし、追加できるスイッチは1個だけだからです。

因みに、1個用のスイッチボックスには、フルカラーの場合、片切スイッチは3個まで取付けでき、2個用スイッチボックスには6個まで取り付け可能です。

ではスイッチを2個交換するにあたっては次のことを確認しておきましょう。

先ほど上でも述べたように、スイッチを1個だけ交換する場合は、型番WTP5331WKPというセットを使えば事足りました。

しかし交換対象のスイッチが2個の場合は、このセットに、玄関照明用の片切スイッチと、スイッチハンドル(下画像)も用意しなくてはなりません。

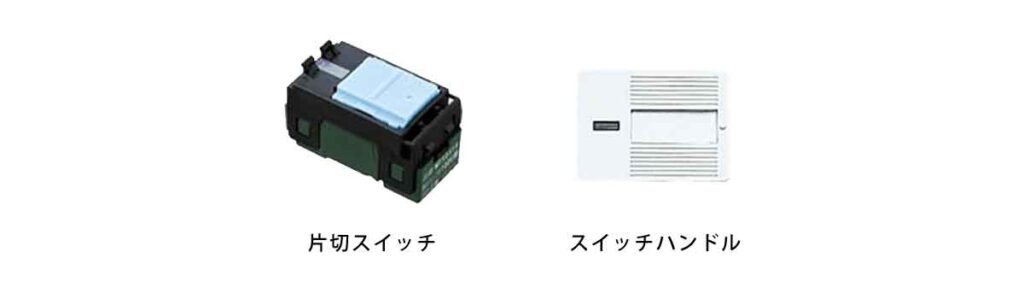

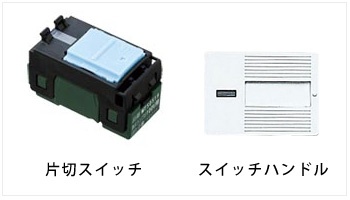

左がワイド21スイッチ。右がスイッチハンドル
ワイド21スイッチ(左)とスイッチハンドル(右)

以下に、あけたらタイマの取付枠に組み込める、片切スイッチとスイッチハンドルの品番を記します。

また片切スイッチには、「ほたる付」の片切スイッチと、「ほたるの付いていない」片切スイッチがあります。

なので、機種選定は現場に合わせて選択すると良いでしょう。

ほたる付きスイッチ
  • 片切スイッチ(品番:WT50519)
  • スイッチハンドル(トリプル)
    (品番:WT3033W)

ほたるの付いていないスイッチ
  • 片切スイッチ(品番:WT5001)
  • スイッチハンドル(トリプル)
    (品番:WT3013W)

※スイッチハンドルは両品番ともネームカードを入れることができます。

ほたる付スイッチの利点は何かというと、スイッチがOFFの状態で辺りが暗くなった場合、スイッチ内蔵のランプの光でスイッチの位置が分かりやすいこと。

もう一点は、照明が点灯している間は内蔵ランプが消えているので、負荷の状態(点灯中か消灯中)を内蔵ランプの状態からも読み取れます。

あけたらタイマ「WTC5331WK」に片切スイッチを組込む

それではスイッチも揃いましたので、これからWTC5331WKに片切スイッチを組込んでいきましょう。

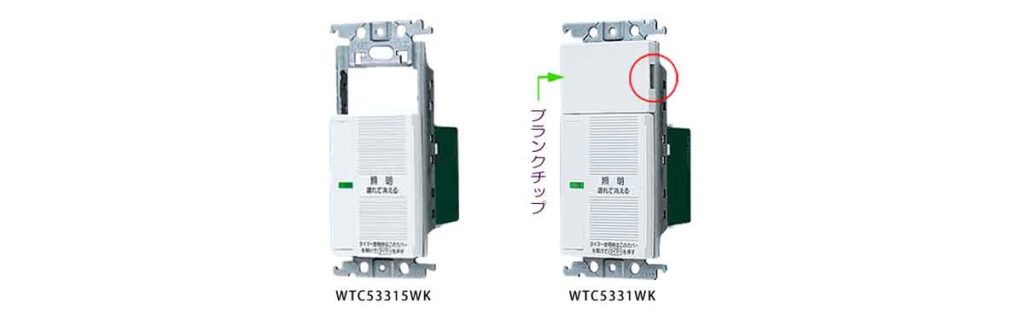

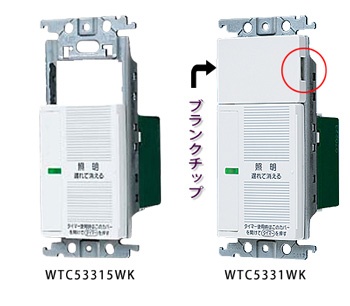

では、下の画像(WTC5331WK)を見てください。

ブランクチップというものが付いていますが、これを取外した後、空いたスペースに片切スイッチを取付けます。

ブランクチップを外す
ブランクチップを外す

取外し方は次のようになります。

ブランクチップの側面(赤色で囲った部分)に溝が見えると思います。そこにマイナスドライバーを挿入し回転させれば外れます。

また画像中、右側のWTC53315WKは最初からブランクチップが付いていない「スイッチスペース付」のあけたらタイマです。

両方とも「あけたらタイマ」本体は同じものですが、違いはブランクチップが付いているか、付いていないかだけです。

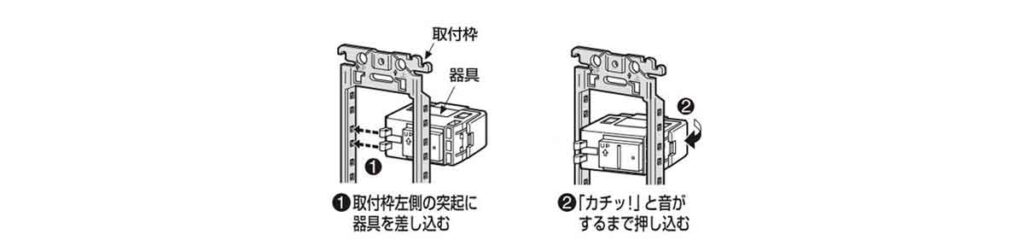

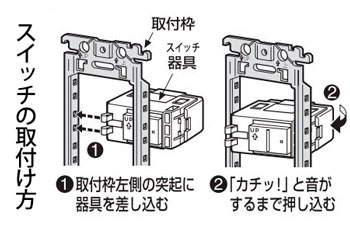

それでは片切スイッチを下図を参考に取付枠に取付けましょう。

取付枠にスイッチを取付ける
取付枠にスイッチを取付ける

内玄関照明スイッチとポーチ灯スイッチへ電線を接続

では玄関照明用スイッチと、ポーチ灯用のスイッチへ電線を接続していきます。

この場合の電線本数は3本になります。内訳は、電圧側1本、玄関照明の帰り線が1本、ポーチ灯の帰り線が1本になります。

まず玄関照明用のスイッチ(電線穴)へ玄関照明器具からの帰り線を差し込みます。

次にポーチ灯からの帰り線を、あけたらタイマ本体の[1]と刻印されている電線穴に差込みます。

そうすると残った電線は黒色の電線(電圧側)だけになります。

この電圧側の電線を玄関照明用スイッチのもう一方(別極)の電線穴へ差し込みます。

そしてこの同極のもう一つの電線穴と、あけたらタイマ本体の「0」と刻印されている電線穴を渡り線で繋ぎます。

フルカラースイッチを”あけたらタイマ”に交換完了!
フルカラースイッチを”あけたらタイマ”に交換完了!

以上で電線は全て接続されたので、あとは壁のスイッチボックスへネジ止めし、プレートを取付ければ作業は完了です。

なお上記作業には電気工事士の資格が必要になります。^^;
