USBコンセントを壁面埋込タイプに交換

2020-08-22

さて、大体の人はスマートフォンやタブレット端末等を充電する際、下の画像のようにUSB ACアダプター(充電器)を壁のコンセントに差し込み、それをUSBケーブル経由で行っていると思います。

壁コンセントに、USB ACアダプタ-を挿して充電!
USB ACアダプタ-

でも、USB_ACアダプターを壁のコンセントに差し込んだ状態だと、出っ張りが邪魔だし、また何といっても充電をする度に抜き差しするというのが非常に面倒です。

実は、そんな充電用アダプターを使わなくても、直接USBケーブルを挿して充電できる「USBポート付きのコンセント(配線器具)」があります。

そこでその種類と、既設ACコンセントからUSBポート付きコンセントへの交換方法を以下に説明します。

埋込充電用USBポート付コンセントの種類

USBポート付きのコンセントは各メーカーから販売されていますが、ここでは、Panasonic製のコスモシリーズワイド21「埋込充電用USBコンセント」という、次の4種類を紹介します。

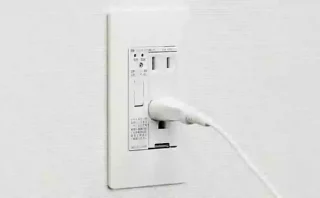

埋込タイプのUSBポート付コンセント 4機種

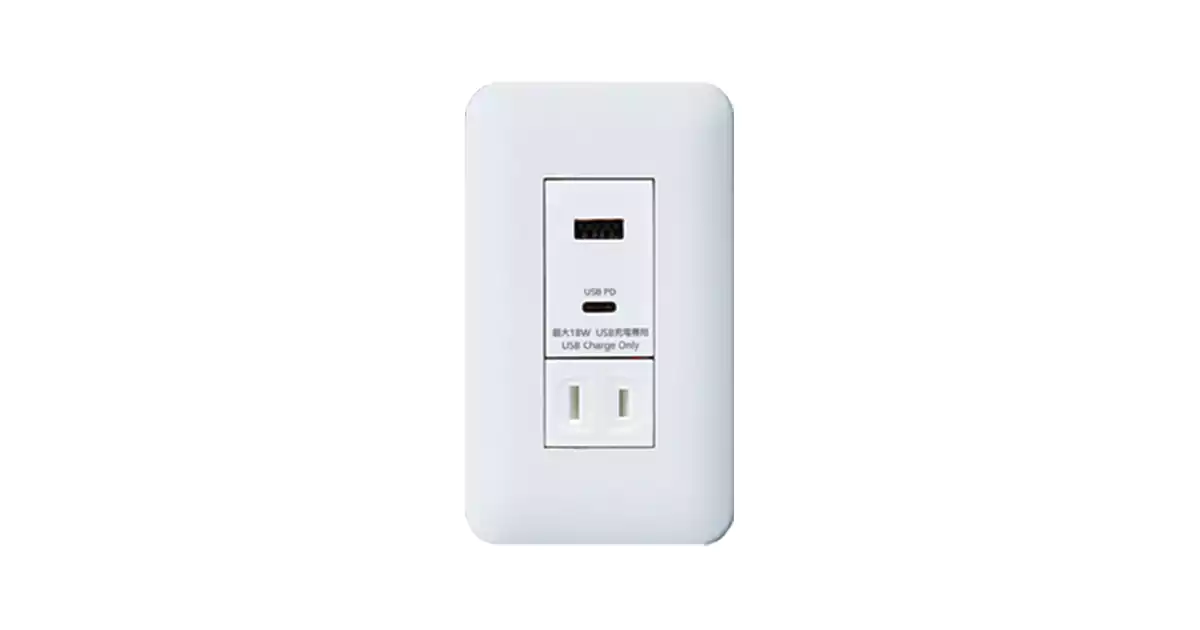

USBポート付コンセント 4機種
1)型番:WTF14714W  1ポートタイプ(シングルコンセント付)
2) ″ :WTF147141W 1ポートタイプ(扉付接地コンセント付)
3) ″ :WTF14724W   2ポートタイプ(シングルコンセント付)
4) ″ :WTF147241W 2ポートタイプ(扉付接地コンセント付)
※この型番にプレート(WTF7003W)は付いていません。

これらの機種のUSBポート(差込口)数は、1ポートタイプのものと、2ポートタイプのものがあり、出力電流は、1ポートタイプが2A、2ポートタイプが2Aとそれぞれ出力できます。

交換後は、今まで違和感のあったアダプターの出っ張りも、また充電する度に抜き差しする手間もなくなり、そして100V電源も以前と同じように使えます。

でも、何といっても見た目がスッキリとしていて洗練された印象が何ともカッコイイなぁと思います。

では次に各機種の仕様です。

WTF14714W 1ポートタイプ(シングルコンセント付)

この機種はUSBポート(差込口)が1個に、ACシングルコンセントが1個になります。

◆USBコンセント
入力:24VA 100V AC 50Hz/60Hz
出力:2A 5V DC
◆シングルコンセント
15A 125V AC

WTF147141W 1ポートタイプ(扉付接地コンセント付)

この機種はUSBポート(差込口)が1個に、扉付接地コンセントが1個です。もし既設コンセントにアースが付いている場合は、このタイプと交換したほうが良いでしょう。

◆ USBコンセント
入力:24VA 100V AC 50Hz/60Hz
出力:2A 5V DC
◆ 扉付接地コンセント
15A 125V AC ※片刃挿入防止機能はなし

WTF14724W 2ポートタイプ(シングルコンセント付)

この機種はUSBポート(差込口)が2個に、シングルコンセントが1個、またUSBコンセントの出力は合計で2Aです。

◆ USBコンセント
入力:24VA 100V AC 50Hz/60Hz
出力:合計2A 5V DC
◆ シングルコンセント
15A 125V AC

WTF147241W 2ポートタイプ(扉付接地コンセント付)

この機種はUSBポート(差込口)が2個に、扉付接地コンセントが1個です。もし既設コンセントにアースが付いている場合は、このタイプと交換したほうが良いでしょう。そして、こちらもUSBコンセントの出力は合計で2Aです。

◆ USBコンセント
入力:24VA 100V AC 50Hz/60Hz
出力:合計2A 5V DC
◆ 扉付接地コンセント
15A 125V AC ※片刃挿入防止機能はなし

ACアダプター無しでどうやって充電する?

さて、ACアダプターが無くても充電できるのはどうしてでしょうか。

それは下の画像を見ても分かるように、ACアダプターと同じ充電機能を持ったUSBポートを内蔵しているからです。

この充電用USBポート付コンセントは、「USBポート」と「100V用コンセント」の2つのパーツで構成されており、スマートフォンやタブレット端末等の充電と、AC100Vが使えるようになっています。

普通、住宅の壁に設置されている埋込コンセントは、隠ぺい配線されたVVFケーブルと接続され、AC100Vのみを供給しています。

そのためUSB対応機器の充電をするには、既設のコンセントを「埋込充電用USBコンセント」と交換する必要があるというわけです。

それでは先ず既設の埋込コンセントを取外すことから始めましょう。以下にPanasonicのフルカラー埋込コンセントを取外す際の手順を記します。

壁に設置された既設コンセントの取外し方と電源線の接続方法

まず壁に設置されたコンセントの化粧プレートを取外します。(こちらのページも参考にどうぞ)

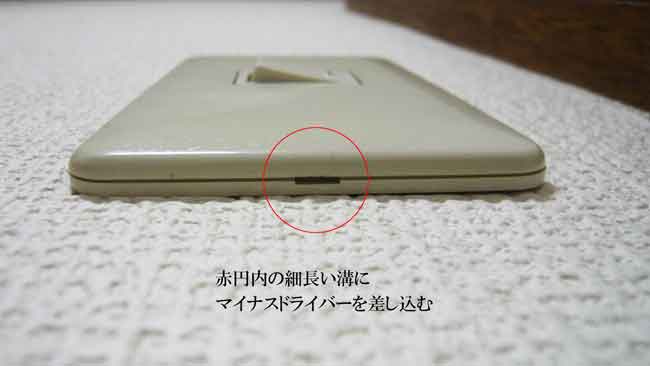

下の画像に示すように、化粧プレートの下部中央には小さな長方形の溝があります。そこに小さなマイナスドライバーを差し込んでねじると化粧プレートは外れます。

化粧プレートを外すと、その下には同じ材質のプレート枠があり、そしてその下には金属製(プラスチック製もある)の取付枠があります。

ところで、プレート枠と取付枠のうち、どちらを先に外すかと悩んでしまう方もいるかと思いますが、これはプレート枠が先です。

プレート枠は2本の小さなネジ(上下)で留められているので、これを反時計回りに回すとプレート枠は外れます。

次に金属製の取付枠を外します。

これも先程のプレート枠と同じように、上下2本のネジで固定されているので、このネジを取り外した後に、コンセントをボックスから引き出します。

この時、コンセントは電線と繋がったままですが、気にせずにそのまま引き出しましょう。

引き出しましたら、次はコンセントの裏側を自分の方向に向け、電線外し穴(長方形)にマイナスドライバーをグッと奥まで差し込みます。

この状態になると、ドライバーから手を放してもドライバーは仮固定されているので、その間に電線を引き抜き、そのあとドライバーも抜きます。

そして引き抜いた電線は下画像のように、コンセントの電圧側の電線穴には黒色の電線を、接地側(W)電線穴には白色の電線を確実にしっかりと差し込みます。

USBコンセントとACコンセントの裏側を見たところ
USBコンセントとACコンセントの裏側

以上で電源線の接続作業は終わりです。あとは埋込ボックスにUSBコンセントを取付け、プレートは取外した時と逆の順でネジ留めすれば完了です。^^

これでUSBポートにUSBケーブルのコネクタを差込み、もう片方をスマートフォンやタブレット端末と接続すれば、いつもと同じように充電することができます。

また普通のACコンセントも1個設置されているので、100Vが必要な場合はこのコンセントを使用すると良いでしょう。

最後に注意が一点あります。

この「埋込充電用USBポート付コンセント」を取付ける場合、ボックスの奥行は55㎜以上は必要になります。もしも浅型のボックスが取付けてあった場合は、器具が収まらなくなるので注意してください。

以上が「埋込充電用USBポート付コンセント」の交換方法でした。尚この作業を行うには電気工事士の資格が必要です。
